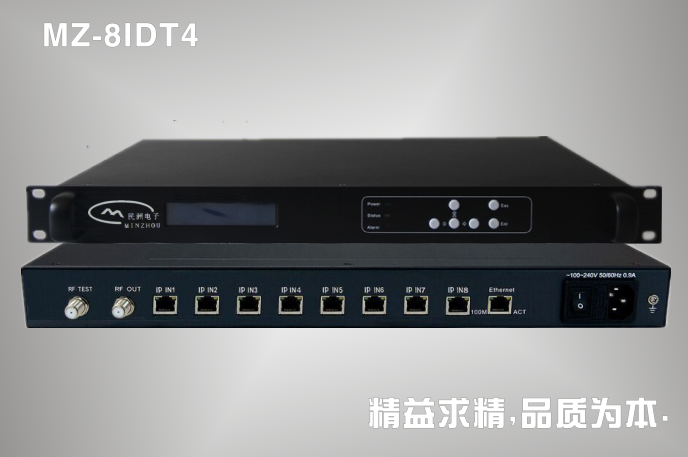

IP-DTMB国标调制器(MZ-8IDT4)
2019-01-12
IP转DTMB国标调制器
  • IP转DTMB国标调制器
详细介绍
概述
        民洲MZ-8IDT4四路IP国标调制器支持64路IP(TS over UDP)输入流,输入的64路IP码流可以任意的复用到4路输出通道, 然后通过调制模块调制成4路DTMB射频信号输出。支持BCH/LDPC编码,交织和基带成型等处理。该调制器符合国标地面调制标准,是无线数字电视前端的主要设备之一。
特点
1.8M 超大缓存,抗突发码流,PCR校正。
2.支持64路IP流输入,复用。
3.支持输入、输出信号的实时监测。
4.支持中英文液晶显示,前面板按键操作和远程网管控制。
5.高可靠性设计,运行稳定。
技术指标
名称 项目 产品参数
输入 8*IP 100mbps RJ45 TS over IP/UDP/MPTS
输出 接口 F头,阻抗75Ω
频率范围 36-900MHz
调制方式 DTMB(载波数1/3780)
星座模式 4QAM-NR,LDPC0.8、4QAM,LDPC(0.4、0.6、0.8)
16QAM,LDPC(0.4、0.6、0.8)、32QAM,LDPC0.8
64QAM,LDPC(0.4、0.6、0.8)
载波模式 单载波、多载波
交织方式 240、720
纠错编码 BCH/LDPC
数据速率 1.5~32Mbps
帧模式 420固定、595固定、945固定、420可变、945可变
单频网 MFN  SFN
MER >42dB
BER 0
输出电平 80-100dB
衰减范围 0-25dB(0.5dB步进)
网络管理 以太网接口 10/100M RJ45
常规特性 尺寸 482mm×280mm×44mm
环境 0~45℃(工作);-20~80℃(储存)
电源 100VAC-240VAC,50Hz,25W
 IP转DTMB国标调制器
