一、概述

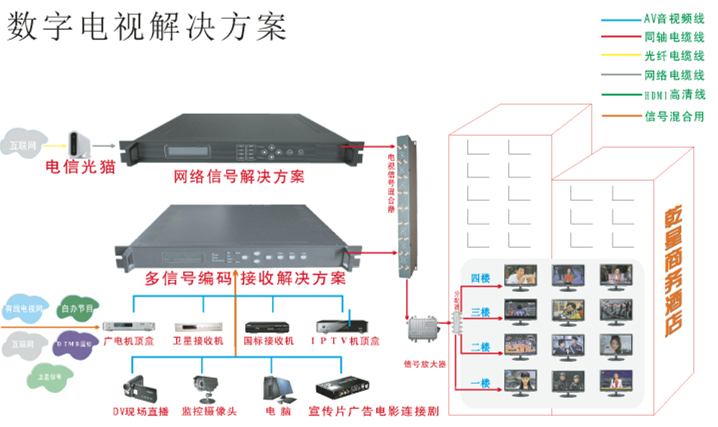

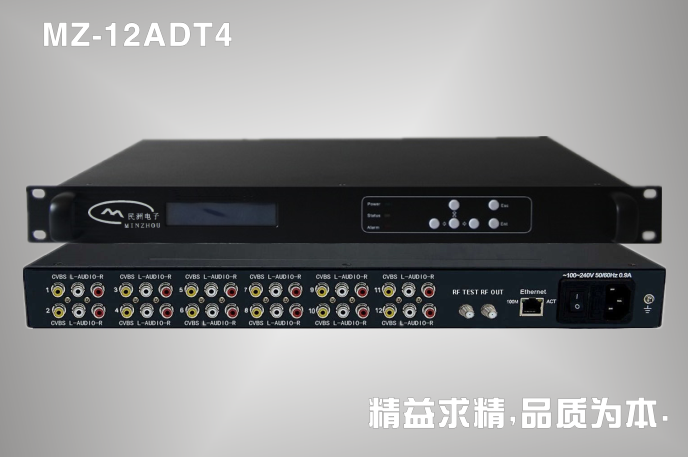

民洲MZ-12ADT4十二路标清编码调制一体机是集标清MPEG-2/H.264编码及调制功能于一体，支持12路音视频信号输入，1路DTMB调制输出。该设备具备高集成度和低成本的特性，可广泛应用于有线电视数字前端，酒店数字电视系统等其它标清系统中。
二、特点
1.集编码和调制于一体
2.支持12路音视频接口输入
3.调制方式DTMB
4.支持中英文液晶显示，前面板按键操作和远程网管控制
5.高可靠性设计，运行稳定
三、技术指标
|
名称 |
项目 |
产品参数 |
|
视频 |
12*AV |
模拟音视频 |
|
编码标准 |
MPEG-2/H.264 |
|
分辨率 |
NTSC(720×480)，PAL(720×576) |
|
码率 |
1.0～15Mbps连续可调 |
|
音频 |
采样频率 |
32KHz、44.1KHz、48KHz |
|
码率 |
64、128、192、256、384Kbps |
|
特性 |
MPEG-1第2层，CD质量，支持一路立体声或双声道 |
|
DTMB 调制 |
交织方式 |
240、720 |
|
FEC |
0.4、0.6、0.8 |
|
频率范围 |
36-900MHz |
|
星座 |
4QAM-NR、4、16、32、64QAM |
|
帧模式 |
420固定、595固定、945固定、420可变、945可变 |
|
常规特性 |
尺寸 |
482mm×410mm×44mm |
|
环境 |
0～45℃（工作）；-20～80℃（储存） |
|
电源 |
100VAC-240VAC，50Hz，25W |
