有线电视模拟前端机房图像质量主观评价表
发布时间:2018-11-29 16:37 阅读:
CATV有线电视工程中终端电视图像质量主观评价表
  用户端图像质量的主观评价是采用五级损伤标准,应参照国际GB7401第4.2条五级损伤制标准执行,4级图像是CATV系统的设计标准。
等级 图像质量损伤的主观评价 (S/N)5MHz(dB) CCIR(S/N)电平(DBUV)
5分(优) 图像上不觉察有损伤或干扰存在 45.5 44.7  75
4分(良) 图像上有稍可觉察的损伤或干扰,但不令人讨厌 36.6 34.7  70
3分(中) 图像上有明显觉察的损伤或干扰,令人感到讨厌 29.9 30   65
2分(差) 图像上损伤或干扰较严重,令人相当讨厌 25.4 27  60
1分(劣) 图像上损伤干扰严重,不能观看 23.1 21  55

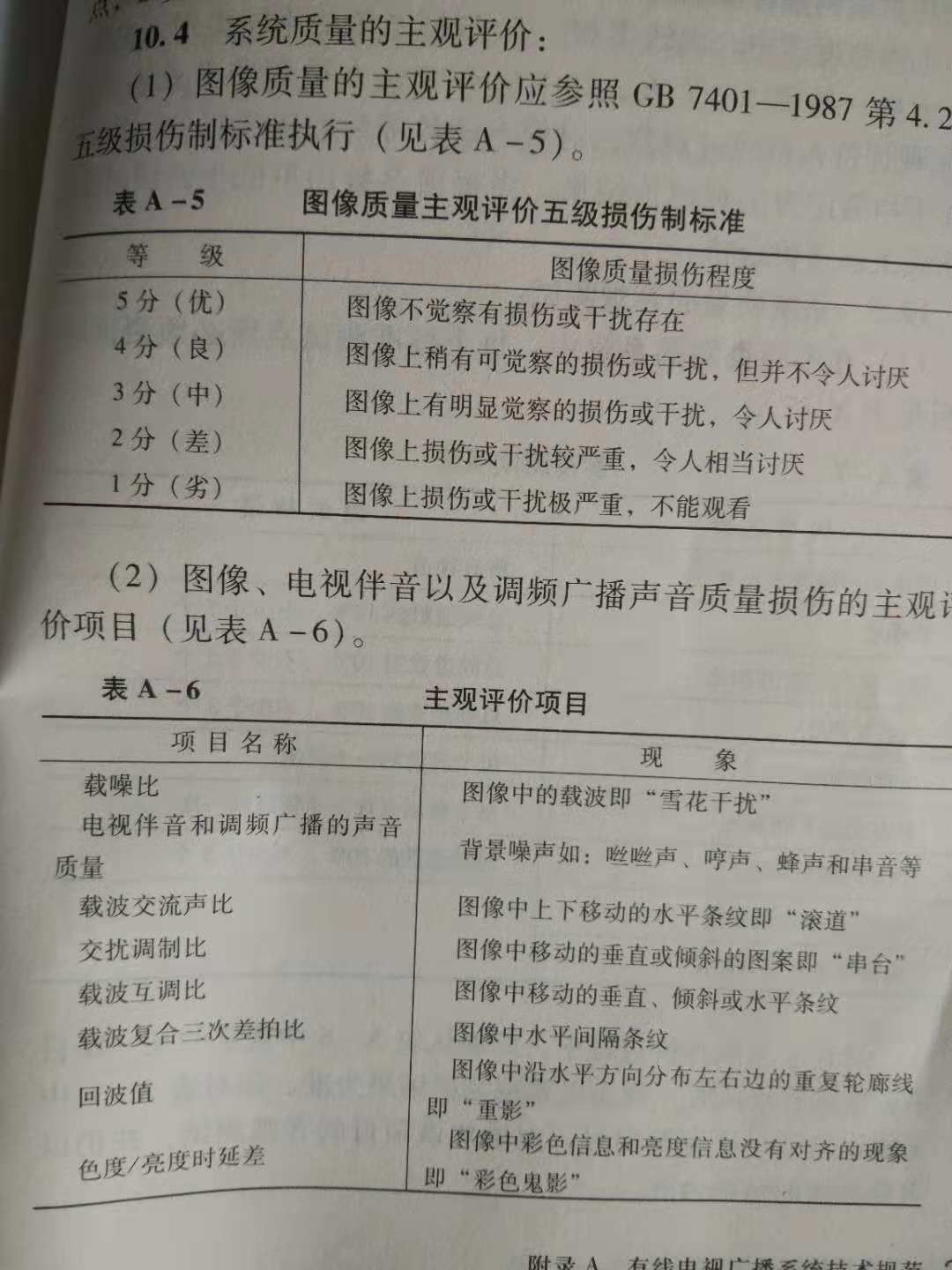

参考文献:中国有线电视广播系统技术及规范标准

米加权信噪比与图像等级关系公式
(S/N)5MHz=23-Q+1.1Q2(dB)(欧广联实验公式),(S/N)5MHz指在5MHz带宽内测得的米加权信噪比
(S/N)6MHz=21-Q+1.1Q2(dB)(广电部补充公式)
更多技术问题请咨询民洲电子技术部:朱品德生(13266006009)
