有线电缆传输网络常见故障问题分析与解决方法
发布时间:2018-11-29 16:30 阅读:
(1)电缆传输网络的组成
       电缆传输网络采用同轴电缆作传输媒介一般采用树形网络结构。树形网络结构类似于树的形状,树干是系统中的干线(主干线)部分,树枝即分支出的支线(支干线)、分配线部分,如图4-1所示

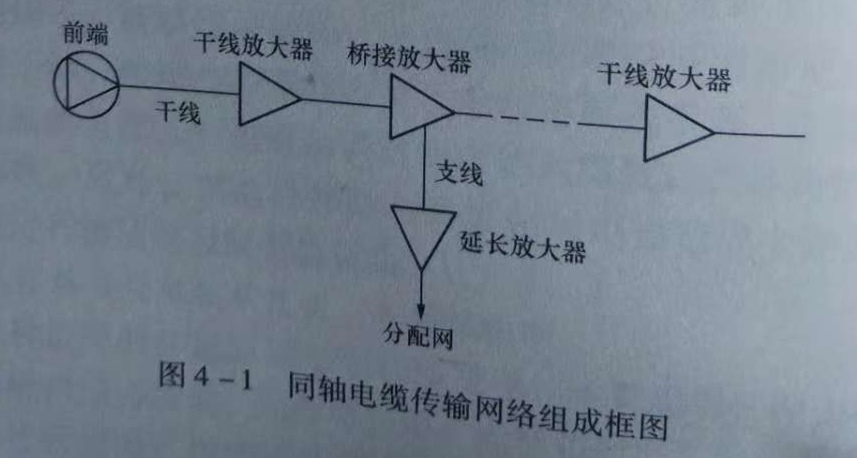

图4-1同轴电缆传输网络组成框图
        由图4-1可以看出,同轴电缆传输网络是由多级干线放大器(或称电缆放大器)通过同轴电缆级联构成,其中由桥接放大器分出几路支线信号传输到用户分配系统。干线放大器在传输系统中的主要作用是对信号进行放大,以补偿干线电缆的损耗,使传输线路进一步延伸。由于干线放大器均安装在室外,其供电采用低压交流电通过同轴电缆馈电的供电方式,因此,在传输网络中还包括电源供给器和电源插入器等设备。

(2)常见干扰分析及排除方法
       1.重影干扰。图像重影干扰表现在电视主图像的左侧或右侧出现暗淡图像影子,图像重影严重时,图像轮廓竖边和文字竖笔画在水平方向上排列为双边双笔,三边三笔甚至多边多笔,用户观看时十分费力。
       重影又分为前重影(或左重影)及后重影(或右重影)。前重影是离电视发射台较近强场区的有线电视用户,其电视接收机除接收由前端送来的电视信号外,还直接从空中收到电视台的电视信号,由于后者的信号比前者先到于是在电视主图像的左侧出现重影。如果发射台的信号经过反射、绕射后进入电视机,比有线电视信号后到,则在电视主图像的右侧出现重影。两种重影如图4-2所示。

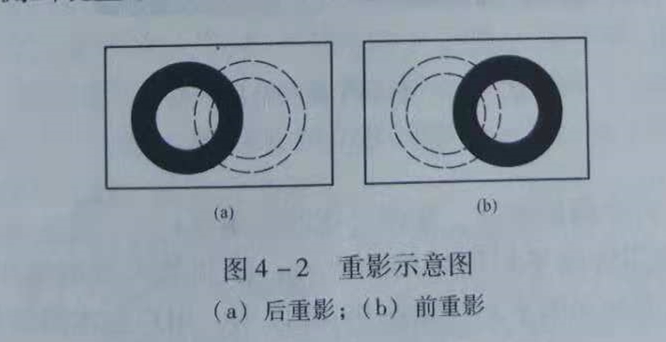

图4-2重影示意图(a)后重影;(b)前重影
        如果有线电视信号在网络传输时,各个环节的阻抗不匹配,电视信号在同轴电缆上就有一部信号被多次反射,其强度一次比一次弱,相位一次次滞后,最后在电视屏幕上出现多次右重影.
防止重影干扰的措施有:
       ①采用屏蔽良好的同轴电缆,加强系统的屏蔽效果,并系统进行良好的接地。
       ②在有线电视系统中尽量避开使用当地无线电视台的频道将空间的开路电视信号转换到另一频道播出。
       ③提高施工质量,改善施工工艺,认真做好F头的连接保证接触可靠。
       ④选用反射损耗大的器件,注意F插座弹片的质量,一般宜采用具有弹性的锡磷青铜片做的F芯座。
雨刷于扰,互调干扰。雨刷干扰在屏幕上产生竖直的条纹,左右缓慢移动,像雨刷一样,严重时还可以看到干扰频道背景图像。互调干扰在屏幕上表现为网纹,其干扰频率越接近图像载波频率,则网纹越疏越粗;干扰频率离图像载频越远则移的波扰景当干使现有些平网纹越密越细。两种干扰画面如图4-3所示。

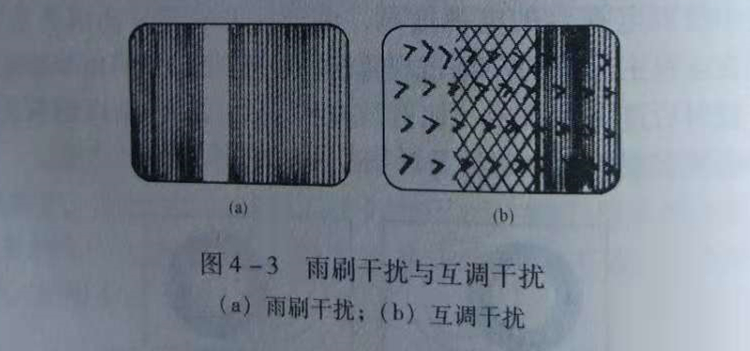

图4-3雨刷干扰与互调干扰
(a)雨刷干扰;(b)互调干扰
2.防止产生雨刷干扰、互调干扰的措施有:
       ①使用带内平坦度好的放大器,限制放大器的输出电平于线放大器输出电平宜控制在98dB以内,用户放大器输出电平值控制在105AB以内,用户放大级联不超过2台。
       ②调试干线放大器时,把相邻频道的电平差控制在2dB以内,尽可能采用平衡输出方式或半倾斜输出方式(高端电平比低端电平高5~6dB)。
       ③采用隔离度大的分支、分配器.




例4-1]一些用户电视画面出现白色竖条,并水平缓慢移动,有时有另一频道的图像背景。

分析与检修:这类故障是由于某级放大器调试不当而产生的一种典型的雨刷干扰(交扰调制)现象。接收频道的图像载波因放大器的非线性失真而受到干扰频道调制波形的调幅,干扰频道中同步头的电平最大,因此接收频道中的电视图像的背景先出现干扰频道的同步头,这就是看到的水平移动白色竖条,当这种交扰调制很强时,在接收频道的图像背景上就可以看到干扰频道的图像。

遇到这类故障应先用场强仪测放大器各频道的输出电平,使各频道的输出电平接近一致。由于同轴电缆的波腹效应,出现在12ch附近衰减值变小,因而12ch电平较高,经多级放大有时比其他频道高6~7dB。遇到这种情况,应要求厂家设计些特殊均衡器,补偿电缆12ch频道衰减小的特性,使各频道电平差控制在±2dB之内

3)雪花干扰。雪花干扰在电视机屏幕上表现为杂乱的亮点,如雪花一般,严重时使清晰度下降,图像模糊无法收看。要提高系统抗雪花干扰的主要方法是提高放大器的载噪比,即提高放大器的输入电平(干线放大器输入电平范围为70-72dB),选用低噪声系数的放大器。信号弱是这种干扰故障的主要原因之一,排除时可用场强仪测系统关键点电平,并与设计电平值进行比较,找出故障部位。

由雪花干扰引起的故障主要有下列现象
a)整个系统所有频道都有雪花。故障出在混合器输出和系统传输主干线的公共部分。因混合器前的各频道设备不可能同时都出故障,应重点检查混合器输出电缆的接头及连接电缆或前端放大器的输出电平。

b)某片分配网络所有频道都有雪花。出现这种故障,宜检查连接电缆及电缆接头,因季节性气候变化,要及时调整分配放大器的输出电平。出现这种故障的原因还有:支线同轴电缆被气枪击坏;有人用针插偷接信号,使电缆的芯线与屏蔽网短路;电缆弯折,传输损耗加大;电缆老化,外保护层破损,屏蔽网锈蚀;放大器内部插件式的可调衰减器或可调均衡器因灰尘侵入,造成接触不良;分支、分配器衰减系数增大。

c)户所有频道都有雪花。出现这一故障的原因有:用户线两接头的屏藏层接触不好:用户线与用户盒连接错误,将连线插在“MM"孔,正确应插在“TV"孔:-5型F头芯线预过短,与分支器插座上的芯片接触不良;分支器损坏;-5型电缆有损坏,用户盒内部元件损坏,此时可将用户线直接接到5型电缆上判断。

d)整个系统某一频道有雪花。此故障一般发生在前端,宜检查开路接收天线是否被风吹而变动位置;查单频道天线放大器是否工作正常;查有故障频道的设备,看视频线是否有接触不良;测有故障频道的调制器、解调器、卫星接收机的视频输出电平是否偏低。

e)某一条干线某一频道有雪花。宜逐级向前检测干线放大器的输出电平,查放大器输入、输出电缆的接头或与放大器连接的分支、分配器接头是否有接触不良。

f)低频道图像正常,高频道图像有雪花。此故障一般是分支器损耗变大;电缆进水或受潮;架设电缆时把电缆压扁变形或转弯半径过小。

g)高频道图像正常,低频道节目有雪花。此故障一般是因为电缆F头芯线接触不良;用户盒插座芯太松,接触不良。


[例4-2]部分用户反映低端信号弱,有雪花干扰,而高端信号正常。

分析与检修:产生这种故障的原因有可能是由于电缆接头处芯线接触不良造成。在CATV系统中,所有的接头大多数为插接式,时间一长芯线氧化,遇上刮风摆动,容易造成接触不良或两花线之间产生比较小的间隙。这相当于一个电容串在电路中,而电容器的容抗与信号频率成反比,因此高端信号容易通过,低频信号难以通过,所以电缆接头对低端信号衰减大。检查有故障用户的分配器,发现该分配器没有固定好,它的输入端接头电缆芯线较短,并已生锈发黑,造成接触不良把接头重新做好,故障排除。电缆F头芯线留得不够长,是造成故障的主要原因,F头与分配器是旋紧的,不可能脱离。芯线是由弹片夹着,一用力就容易脱离弹片,造成接触不良,芯线若短,就会造成开路。做F头时芯线要高出F头外导体2-4mm为宜。

4)交流声干扰。交流声干扰使电视屏幕上出现白、黑或黑白相间的几条水平横条,其条纹或宽或窄,慢慢上下移动或滚动。如果干扰源是50Hz的,在画面上产生一条横道;若是100Hz干扰源,在画面上产生两条横道。交流声干扰产生的原因是多方面的,干扰出现后会使大批用户无法正常收看电视节目,而且这类故障往往不太容易排除,
